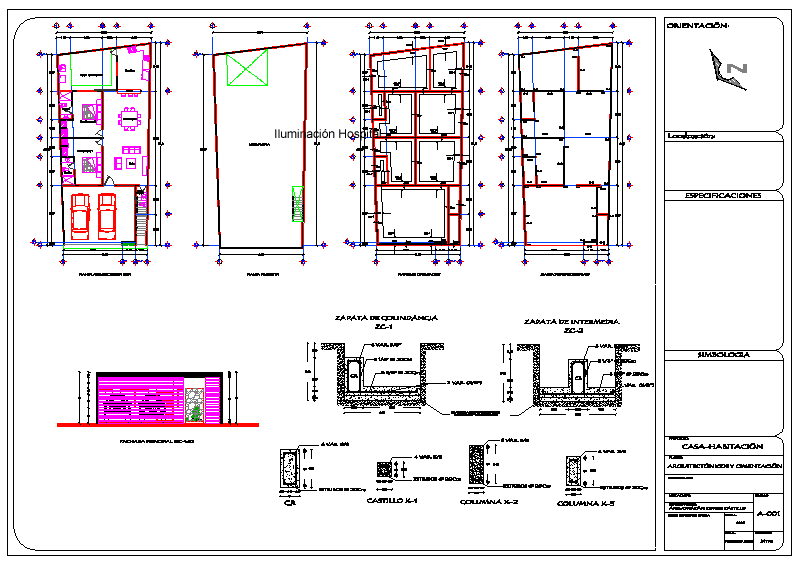

Planos de Vivienda Estructuralurales
Son piezas que se encuentran por encima o por debajo del nivel del suelo y sirven de soporte
Partes:
1- Infraestructura o estructura inferior en niveles, ubicada por debajo de la viga de riostra
2- Superestructura o estructura superior en niveles, ubicada por encima de la viga de riostra
Elementos estructurales de la Infraestructura:
a- La zapata:
b- El pedestal
c- La viga de riostra
Elementos estructurales de la Superestructura:
a- Las columnas
b- Las vigas de carga y de corona
c- La placa de techo

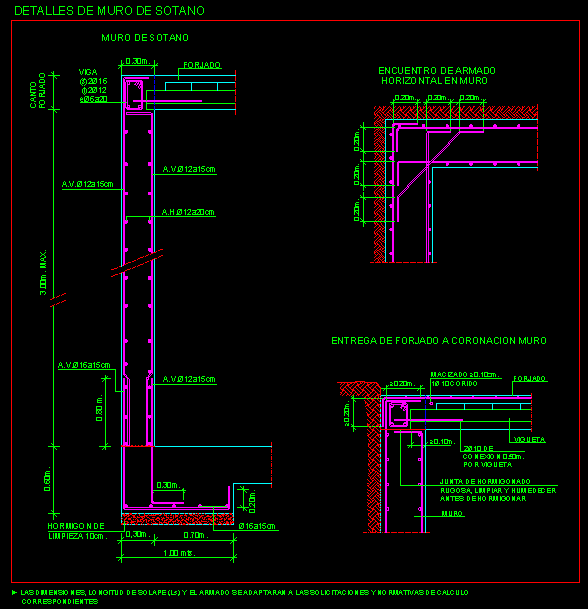

Muros de contención: es un elemento estructural cuyo propósito es el de resistir el empuje de un volumen de material cualquiera. Los hay metálicos y también construidos con piedras de tamaño adecuado para lograr la estabilidad vertical del elemento.

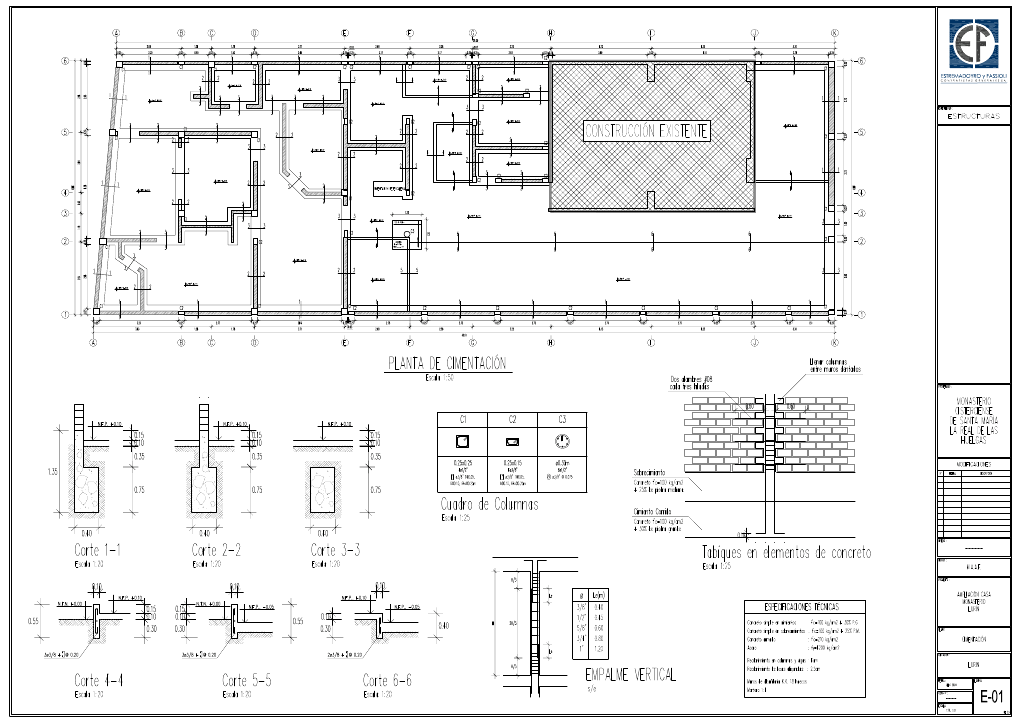

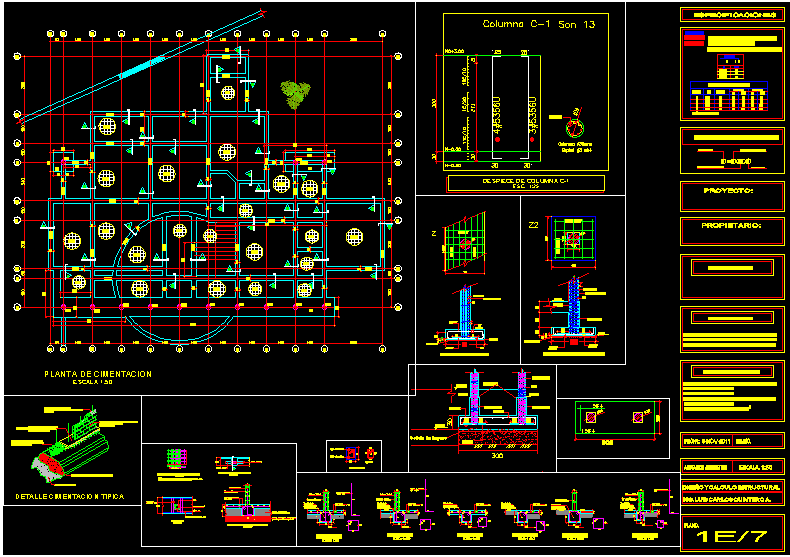

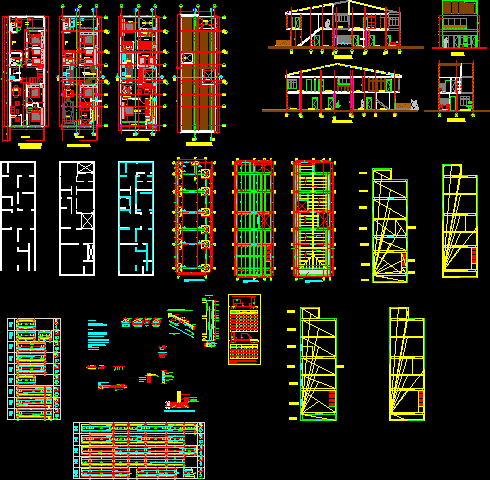

Planos de fundación: estos explican como debe ser la infraestructura o estructura subterránea; sin el, difícilmente se puede construir una vivienda sin riesgo de que se pandeen las columnas, se derrumbe la viga de carga, la losa o la totalidad de la construcción.
Planos de ejes: para hacer mas comprensible la lectura de los planos se acostumbre dibujar una serie de ejes, los cuales permiten al constructor ubicar el lugar especifico en donde se encuentran las piezas: zapatos, pedestales, vigas de riostra, etc.
La zapata
Los pilotes pueden ser:
- Hincados: son fabricados en planta y traídos al sitio donde va a ponerse.
- Vaciados en sitio: se construyen a través de una perforación en el suelo y un encamisado a traves del cual se baja la armadura de acero y se vacía el concreto
pilotes
Cimientos que soportan la superestructura y se clasifican en aisladas, sobre las cuales descansa un solo pedestal, y continuas, sobre las cuales descansa mas de un pedestal y estas a su vez se clasifican en simétricas y asimétricas, según tengan colocados los pedestales
Generalidades: toda construcción debe descansar sobre terreno firma. Algunas veces el terreno mas superficial pareciera ser firma, pero sucede que debajo puede haber una mesa de agua, que lo hace peligrosamente firme. Hay que vencer la mesa de agua, atravesándola hasta llegar al verdadero terreno firme, y generalmente esto se consigue con un pilote.
Planos Estructurales
- Vigas: tienen como función soportar cargas transversales; servir de apoyo a muros y techos; mantener la rigidez y la forma de la construcción.
- Vigas de corona: están situadas en la parte superior.
- Vigas de entrepiso y de techo: son aquellas que sostienen a la losa de entrepiso y al techo, respectivamente.
- Placa o losa: sirve de piso o de techo, si es a nivel de una planta pero sirve de piso a otra planta, se le llama losa de entrepiso.
- Vigas de cargas: tienen como función soportar cargas transversales que generalmente descansan sobre sus extremos.
- Columnas: tienen como función servir de sostén a las vigas de carga y a otros elementos.
Construcción de una zapata
Elemento estructurales de la superestructura
La estructura de una construcción representa su esqueleto o armazon, si estos son construidos conforme a la solicitaciones de carga y sismorresistencias que aparecen en los planos de estructura, soportaran cualquier movimiento telúrico. Pueden hacer de varios materiales, siendo hoy en dia el hormigo y el hierro los mas usados
1- Se excava un foso hasta una profundidad tal como lo determine el calculo estructural
2- Se baja el emparrillado, soportado por piedras o separadores adecuados, no menores de 7 cm, para que no toque la tierra
3- Se coloca al esqueleto de la columna-pedestal sobre la parrilla y se ata firmemente con alambre
4- Se vacía el concreto, para construir la zapata; teniendo cuidado de vibrar;p adecuadamente para evitar oquedades, que son puntos débiles en el concreto
5- Se deja fraguar el tiempo necesario. Una vez endurecido se coloca el molde o enfocado del pedestal, alrededor del esqueleto de cabillas y se vacía el concreto
6- Se vibra y se deja fraguar. Se desencofra y se coloca en su cabezal el esqueleto horizontal de las vigas de riostra y se procede igualmente con su vaciado
7- Luego, a criterio del constructor, se vacía el piso o las columnas y se continua con los elementos restantes ( vigas de cargas, vigas de corona, etc.) hasta concluir la construcción
Columnas: son elementos verticales, que tienen como función servir de sostén a las vigas de cargas y a otros elementos constructivos
Construcción de una columna: tomando en cuenta con mucha precisión la plamada de verticalidad, y habiéndose afirmado el esqueleto de la columna sobre el emparrillado de la zapata, se coloca el encofrado y se vacía el concreto.
Clasificación de las columnas: las columnas pueden ser largas o cortas. si el cociente entre la altura y el ancho de la columna es mayor de 10, la columna es larga, si es menor, la columna es corta.
Vigas
Emparrillado de una zapata
Elementos estructurales mayormente horizontales, de grosor, sección y materiales variables que tienen como función soportar cargas transversales, servir de apoyo a muros y techos y mantener la rigidez y la forma de la armadura de la construcción
Clasificación según su forma:
– Sección en T
– Sección en H
– Sección en L
– Sección en U
– Cuadrada
– Poligonal
Según el apoyo:
Continua: descansan sobre mas de dos apoyos
Voladiza: se apoyan en un solo extremo
Simple: tienen un apoyo en cada extremo
De un solo apoyo central
1- El espesor mínimo de una zapata debe ser de 30cm
2- Se prepara una estructura de cabillas. Se dobla la punta de cada cabilla hacia arriba; así se evita que se corra o deslice dentro de la masa de concreto. El numero de cabillas y su espesor lo dicta el calculo estructural. Sin embargo, a causa de la falta de adherencia perfecta entre los materiales, se prefieren cabillas de 1/2″ (media pulgada)
3- La atadura de una cabilla con otra se efectúa con alambre común calibre 18 o 16
Pedestal
Elemento estructural intermedio entre la zapata y la viga de riostra, transmite su carga a la zapata. Puede ser de sección igual o mayor a la de la columna, pero nunca menor
